简述

BP87112 是一款高集成度、高效率、低待机功耗的电流模式 PWM 控制芯片，适用于全电压范围 90-265 VAC 输入Flyback 变换器应用。芯片内部集成了 650 V具有 IGBT 结构的复合功率管、高压启动电路，支持 CCM和 DCM 工作模式。重载下芯片工作于 65 kHz 周定开关频率，中等负载时由 FB 反馈电压信号控制内部振荡器工作于降频模式，减小系统开关损耗

优势

全电压范围 (90-265 VAC) 满足六级能效<75 mW 待机功耗

内部集成 650 V 具有IGBT 结构的复合功率管

集成高压启动电路，无需外加启动电阻

内置软启动功能

满载固定 65 kHz，最低工作频率 22 kHz，无音频噪声

跳频模式，改善轻载效率

内置斜坡补偿，避免次谐波振荡

保护功能

应用领域

QC/USB PD/ 可编程AC/DC
充电器高效率反激式 AC/DC
适配器AC/DC辅助电源

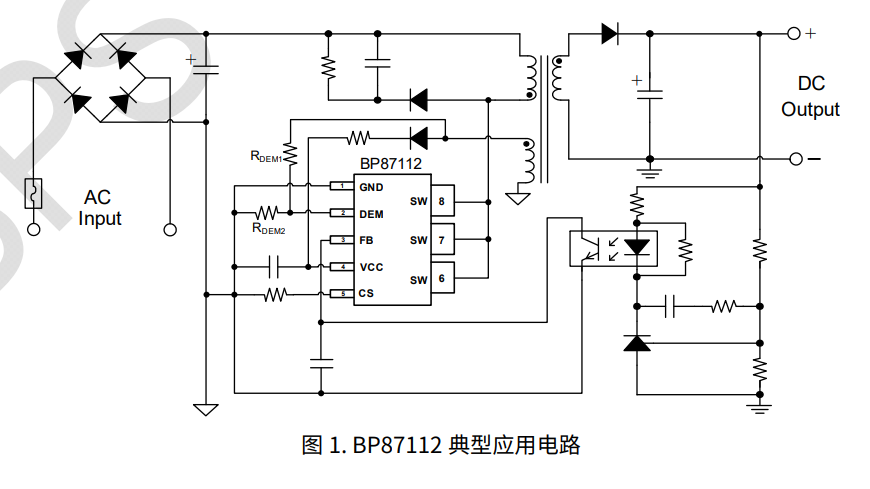

典型应用原理图

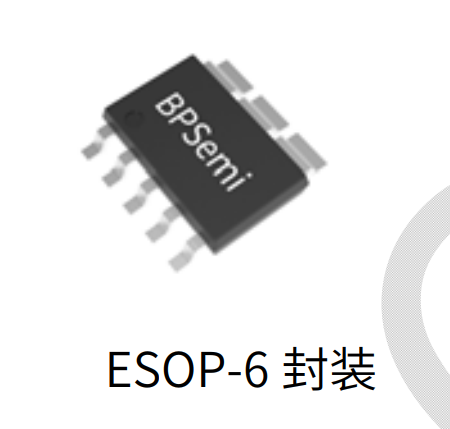

封装

技术文档

文档类型	标题	类型	文件下载
规格书	BP87112	pdf	简易版完整版
