简述

BP87216 是一款高集成度、高效率、低待机功耗的电流模式PWM 控制芯片，适用于全电压范围 90~265VAC输入Flyback变换器应用。芯片内部集成了 660 V 高压 MOSFET、高压启动电路，支持CCM 和 DCM 工作模式。重载下芯片工作于65 kHz 固定开关频率，中等负载时由 FB 反馈电压信号控制内部振荡器工作于降频模式，减小系统开关损耗。轻载和空载时工作于跳频模式，进一步降低系统开关损耗，使待机功耗小于 75 mW。

优势

全电压范围(90-265 VAC)满足六级能效，<75 mw 待机功耗

内部集成 660V高压 MOSFET

集成高压启动电路，无需外加启动电阻

精准的原边恒功率控制

内置软启动功能

频率调制及分段软驱动电路，优化 EMI性能

满载固定 65 kHz，最低工作频率 22 kHZ，无音频噪声

应用领域

QC/USB PD/可编程 AC/DC 充电器
斗高效率反激式 AC/DC 适配器
AC/DC辅助电源

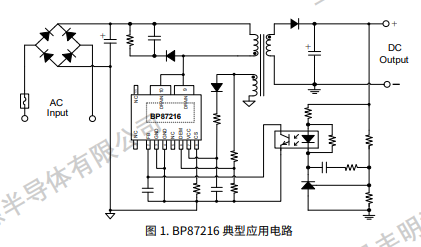

典型应用原理图

封装

技术文档

文档类型	标题	类型	文件下载
规格书	BP87216	pdf	完整版
